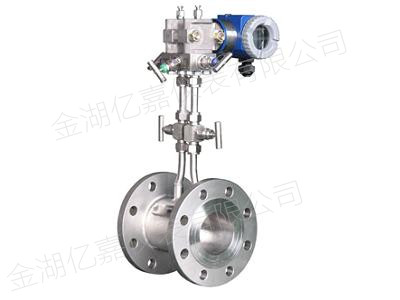

孔板流量計結構非常簡單，無可動部件、長期使用穩定性非常可靠，精度極高，在工業生產中的應用是相當廣泛的。孔板流量計的安裝要求也是很高的，億嘉小編今天就為大家來介紹一下孔板流量計在安裝時需要注意的問題。
一、一般都要配合差壓變送器用的，導壓管與差壓變送器連接時要注意正負壓不要裝反，“H”為正，“L”為負；
二、測氣體的話差壓裝置建議放在管道上方，液體的話放在管道下部，測蒸汽嘛如果有配冷凝罐的話，應當保持冷凝罐在同一水平面高度上。
三、在安裝時要滿足至少按流向前10D后5D的直管段。D指的公稱直徑，如DN500的，即孔板流入方向?yàn)?000mm，流出方向?yàn)?500mm。
四、看測量的是氣體、液體還是蒸汽呢。氣體取壓口最好在管道上部；液體取壓口在側面一下但不要在正下方，沉積顆粒會堵著取壓口的；蒸汽的話取壓口在管道側面；
五、孔板流量計方向不要弄錯了，標“+”的為正向，“-”為負向，“+”是迎著流體過來的方向。
六、正負取壓口引出的導壓管在任何情況下都要保持平行；
